非标自动化设备之电气控制工艺要求?

文章出处:公司动态 责任编辑:东莞市环杰自动化设备有限公司 发表时间:2022-11-16
  ​非标自动化设备属于自动化领域,设备功能根据产品工艺要求而量身设计、定制的自动化机械生产设备。操作方便灵活。功能可按用户的需求增减,可定制化程度高。常用于工业、电子、医疗、卫生以及航空航天等领域。

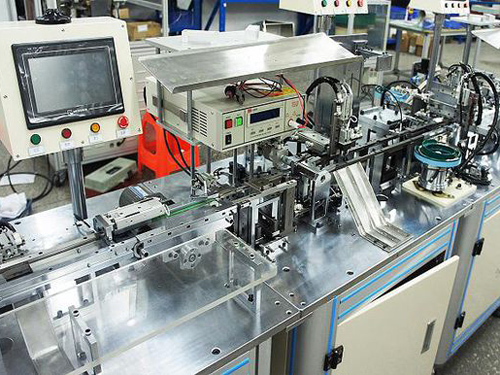

非标自动化设备
1.按电机运动工艺的要求,确定主控元件并编写《电气控制-路》;

2.依据电控图和元器件端子的分布位置,编写《电气接线图》,并根据各电气元件的安装位置,绘出《电气布置图》;(电气接线图中务必标出电气元件的型号并和明细表一一对应,以及导线的粗细,颜色及线号)

3.也附出该设备所用《电气元件明细表》。

4常用材料和、工具以及测量仪表以及电气元件的准备

5. 导线及线号标识的准备:严格按《电气接线图》准备导线;对于电控箱内导线均要求电压不低于550V的铜芯绝缘导线,其中用于控制回路线截面不得小于0.75mm平方(一般考虑到导线的机械强度通常是箱外1mm平方,箱内0.75 mm平方),用于弱电电子线路不应小于0.2 mm平方。敷设于电器安装板上的导线均采用硬线,可动部位的过渡线用多股软铜线。

6.紧固件的准备:所用紧固件应为不锈件。(除环境特te殊外

7.工具的准备:万用表、兆欧表、断线钳、剥线钳、尖嘴钳,压线钳、钢直尺、钢卷尺

8. 依据《电气元件明细表》准备各元器件。

二 电气检查:

(2.一般检查

1.对各元器件进行清扫,检查接

触器、继电器等可动器件的动作是否灵活,接线头是

否牢固、是否有漏接、错接。

2.检查主电路接线,注意极性。

3.检查各种控制与保护电器,如时间继电器、热继

电器等的整定值是否符合线路要求,熔断器的熔体是

否合适等。

4.检查行程开关、限位开关等的、触头使用是否正

确,转动是否灵活及内部有无异物。

5.检查保护接地系统是否规范。接地线应牢固并保

证接触良好。

6.绝缘检查

7.清洁灰尘、油污及碎物。
